راهنمای جامع لوازم و تجهیزات سیستمهای برودتی و تهویه مطبوع
یک سیستم برودتی فراتر از یک کمپرسور و دو مبدل حرارتی ساده است. در واقع، بازدهی نهایی و طول عمر دستگاه شما به انتخاب درست تجهیزات سیستم های برودتی و تهویه مطبوع در مسیر حرکت مبرد بستگی دارد. ما در ادامه این مطلب، تجهیزات حیاتی در خط مایع (فیلتر درایر،شیر برقی،سایت گلس،شیر انبساط،چک ولو،پرشر سوئیچ و …)، خط مکش (Suction Line) و مدارات کنترلی را با جزئیات فنی معرفی میکنیم.تجهیزات سیستم های برودتی و تهویه مطبوع
بررسی تجهیزات سیستم های برودتی و تهویه مطبوع در خط مایع (Liquid Line)
این بخش از سیکل، مبرد مایع را از کندانسور به سمت شیر انبساط هدایت میکند. هدف اصلی ما در این مسیر، تضمین ورود مبردی کاملاً خالص، خنک و بدون حباب به داخل اواپراتور است.

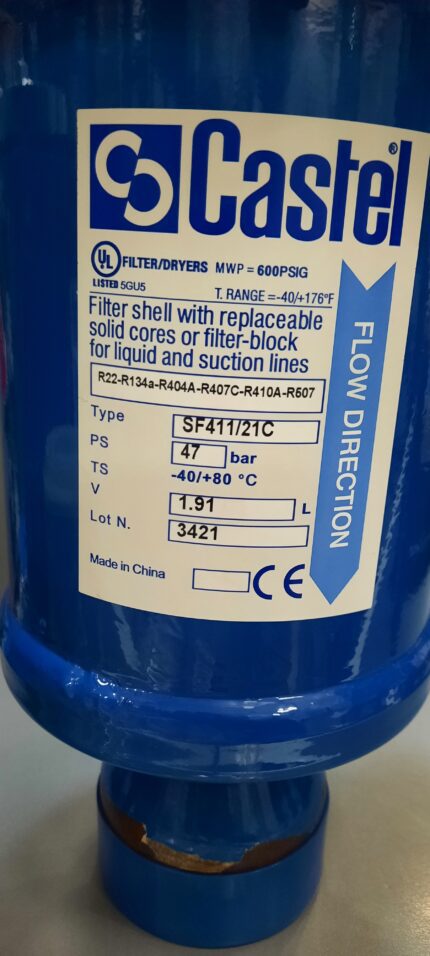

۱. فیلتر درایر (Filter Drier)؛ محافظ سلامت سیکل
وظیفه اصلی این قطعه، جذب رطوبت و ذرات معلقی است که ممکن است باعث گرفتگی شیر انبساط شوند. نصب یک فیلتر درایر باکیفیت، از تشکیل اسید در روغن و سوختن زودهنگام کمپرسور جلوگیری میکند. تکنسینهای حرفهای همیشه هنگام تعویض کمپرسور یا باز کردن سیکل، این قطعه را با یک نمونه نو جایگزین میکنند.
۲. سایت گلس (Sight Glass)؛ پنجرهای رو به مبرد
مشاهده وضعیت مبرد از طریق این قطعه کوچک، اطلاعات ارزشمندی درباره شارژ گاز دستگاه به شما میدهد. وجود حبابهای دائم در شیشه نشاندهنده کمبود مبرد یا افت فشار شدید در خط مایع است. همچنین، نشانگر رنگی داخل سایت گلس، میزان رطوبت موجود در سیستم را با تغییر رنگ (معمولاً از سبز به زرد) به اپراتور هشدار میدهد.

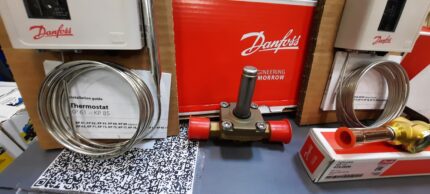

۳. شیر برقی (Solenoid Valve)
کنترل جریان مبرد در زمان خاموش و روشن شدن سیستم بر عهده این شیر الکترومکانیکی است. وقتی ترموستات فرمان قطع میدهد، شیر برقی مسیر را میبندد تا از تجمع مایع در اواپراتور جلوگیری کند. این فرآیند که به آن “Pump Down” میگوییم، ایمنی کمپرسور را در زمان استارت مجدد تضمین میکند.
مدیریت مسیر برگشت در خط مکش (Suction Line)
خط مکش، بخار مبرد را از اواپراتور به کمپرسور برمیگرداند. مدیریت این مسیر حساسیت بالایی دارد، زیرا ورود کوچکترین قطره مایع به کمپرسور میتواند باعث شکستن سوپاپها شود.
آکومولاتور مکش (Suction Accumulator)
نصب این مخزن در نزدیکی کمپرسور، یک لایه حفاظتی محکم ایجاد میکند. آکومولاتور مانند یک سد عمل کرده و مبرد مایع را در کف خود نگه میدارد تا فقط بخار به سمت پیستونها حرکت کند. سیستمهایی که بار متغیر دارند یا از سیکل دیفراست استفاده میکنند، بیشترین نیاز را به این قطعه دارند.
لرزهگیر (Vibration Eliminator)
ارتعاشات ناشی از کارکرد کمپرسور ممکن است به لولهکشی آسیب بزند و باعث نشتی گاز شود. استفاده از لرزهگیرهای فلزی انعطافپذیر، این تنشها را مهار کرده و عمر اتصالات مسی را به شدت افزایش میدهد. ما توصیه میکنیم لرزهگیر را در نزدیکترین نقطه ممکن به بدنه کمپرسور نصب کنید.
نقش کلیدی تجهیزات خط دهش و جداکننده روغن
گاز خروجی از کمپرسور بسیار داغ و پرفشار است و مقداری روغن نیز با خود حمل میکند. اگر این روغن در کل سیکل پخش شود، راندمان انتقال حرارت در اواپراتور و کندانسور به شدت افت خواهد کرد.
- جداکننده روغن (Oil Separator): این قطعه روغن معلق در گاز داغ را شکار کرده و از طریق یک مسیر بایپَس، مستقیماً به کارتر کمپرسور برمیگرداند.
- شیر یکطرفه (Check Valve): قرار دادن یک شیر یکطرفه در خط دهش، مانع از برگشت مبرد مایع و روغن به سر سیلندر در زمان خاموشی دستگاه میشود.
ابزارهای کنترلی و حفاظتی برای پایداری سیستم
هوشمندی یک سیستم برودتی مدیون قطعات کنترلی آن است. بدون این تجهیزات، سیستم در برابر نوسانات فشار و دما کاملاً بیدفاع خواهد بود.
- پرشر سوئیچها (High & Low Pressure): این کلیدهای فشار به عنوان نگهبانان سیستم عمل میکنند. سوئیچ فشار پایین در صورت نشتی گاز، برق سیستم را قطع میکند و سوئیچ فشار بالا از انفجار لولهها در اثر گرفتگی یا خرابی فنها جلوگیری مینماید.
- شیر انبساط ترموستاتیک (TXV): تنظیم دقیق مقدار مبرد ورودی به اواپراتور وظیفه این شیر است. این قطعه با اندازهگیری دمای خروجی اواپراتور، مقدار پاشش را طوری تنظیم میکند که مبرد فرصت کافی برای تبخیر کامل را داشته باشد.
نکات طلایی در نگهداری تجهیزات برودتی
برای اینکه سیستم شما سالها بدون مشکل کار کند، رعایت این سه نکته الزامی است:
- وکیوم کامل: همیشه قبل از شارژ مبرد، رطوبت و هوای داخل لولهها را با پمپ وکیوم کاملاً تخلیه کنید. وجود هوا باعث بالا رفتن فشار دهش و اکسید شدن روغن میشود.
- عایقکاری اصولی: لولههای خط مکش را با عایقهای الاستومری ضخیم بپوشانید. این کار از تعریق لوله و جذب گرمای زائد محیط جلوگیری میکند.
- تست دورهای اسید: روغن کمپرسور را به صورت دورهای با کیتهای مخصوص تست کنید. حضور اسید در سیکل، عایق سیمپیچ موتور را از بین برده و منجر به سوختن کمپرسور میشود.
۳. سوالات متداول (FAQ) با ساختار متنوع
چرا سایت گلس سیستم من زرد شده است؟
تغییر رنگ نشانگر به زرد، علامت قطعی وجود رطوبت در سیکل است. شما باید فوراً فیلتر درایر را تعویض کرده و در صورت نیاز، سیستم را مجدداً وکیوم و شارژ کنید.
آیا جداکننده روغن برای تمامی سیستمها ضروری است؟
خیر؛ در سیستمهای کوچک و پکیجشده که لولهکشی کوتاهی دارند، روغن به راحتی برمیگردد. اما در چیلرهای بزرگ و سردخانههایی با لولهکشی طولانی، نصب جداکننده روغن کاملاً الزامی است.
تفاوت فیلتر مکش با فیلتر خط مایع چیست؟
فیلتر خط مایع بیشتر روی جذب رطوبت تمرکز دارد، در حالی که فیلتر مکش برای جمعآوری ذرات جامد و برادههای فلزی (بهویژه بعد از سوختن کمپرسور) طراحی شده است تا از ورود آنها به داخل موتور جلوگیری کند.
